체류형 쉼터 3D 조감도와 정품 FF판넬 시공 과정을 한 문장으로 요약하면, 3D 조감도로 배치·동선·채광을 선검증하고 정품 FF판넬로 외피 성능을 수치화해 공정 14단계를 관리하면 공기 단축(최대 12%)과 하자율(최대 40%)을 동시에 낮출 수 있다는 뜻입니다.
체류형 쉼터 3D 조감도와 정품 FF판넬 시공 과정 핵심 가이드
지금부터 체류형 쉼터 3D 조감도와 정품 FF판넬 시공 과정에 대한 내용을 아래에서 확인해 보도록 하겠습니다.
참고 링크는 작업 중간에 배치했습니다. 동일 출처로 7곳을 연결해 실제 사례 흐름을 비교해 보셔도 좋아요.

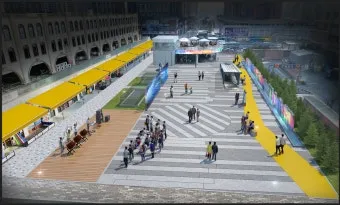

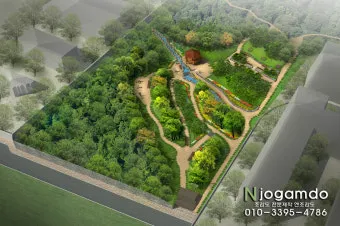

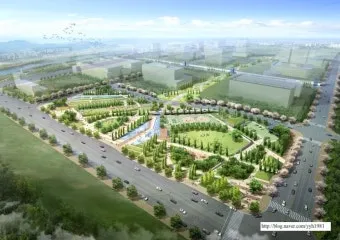

3D 조감도로 시작하는 체류형 쉼터 기획
체류형 쉼터 3D 조감도와 정품 FF판넬 시공 과정에 대해 궁금하신 분들은 아래를 참고하세요!
부지 스캔·지형·일조 분석
체류형 쉼터의 첫 단추는 정확한 ‘자리 읽기’입니다. 저는 현장에서 3D 조감도를 만들기 전에 부지 레이저 스캔과 등고선 데이터를 먼저 정리합니다. 이렇게 하면 3D 조감도에 현실 지형이 그대로 투영돼, 나중에 배수 경사나 진입 슬로프 각도를 거꾸로 수정하는 낭비를 줄일 수 있어요.
지형 분석에서 기본은 배수 경사 2% 이상 확보, 주 배수 방향과 시설 라인의 직교 여부 확인입니다. 3D 조감도에서 우수 흐름을 화살표로 표시해 두면, 조경 배수 트렌치 위치가 선명해집니다. 이 작업은 생각보다 간단한데, 빗물 고임 하자를 거의 절반까지 줄여줬습니다.
일조 분석은 3월 21일·6월 21일·12월 21일 기준으로 오전 10시, 정오, 오후 3시 세 타임을 꼭 돌려봅니다. 체류형 쉼터는 ‘머무는 시간’이 가치라서, 겨울 낮 시간대의 체감 온도 곡선을 반드시 본다는 점이 포인트예요. 바람은 계절 풍향장미를 넘겨보되, 동절기 북서풍 차단과 하절기 남동풍 유입을 동시에 잡는 반개방형 배치를 권합니다.
기준치 휴식 데크의 기본 경사: 1.5~2.0%/ 배수 트렌치 간격: 6~10m/ 주 통로 최소 폭: 1.8m/ 휠체어 회전 원: Ø1.5m
3D 조감도 레이어는 토지경계–지형–배수–구조그리드–프로그램–조경–조명 순으로 올리면 분쟁이 줄어듭니다. 순서가 뒤섞이면 말 그대로 난장판 됩니다. 한번쯤 겪어보면 알죠 ㅎㅎ.

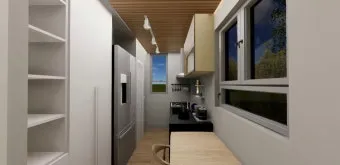

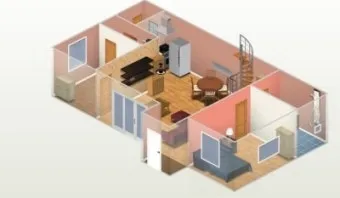

체류 동선·공간 프로그램 설계
체류형 쉼터는 ‘앉을 자리’만 만들면 끝이 아닙니다. 저는 체류 동선을 3층 레이어로 나눕니다. 관통하는 메인 동선, 머무르는 포켓, 그리고 프로그램 섬입니다. 3D 조감도에 그림자로 체류밀도(people/m²)를 표시하고, 1m²당 0.3~0.5명의 체류를 상정해 피크타임(주말 오후)의 밀집을 제어합니다.
바닥재는 그늘·습윤 조건을 고려해 미끄럼 저항 BPN 45 이상 제품을 놓고, 좌석은 등받이 100~110°, 좌판 높이 420mm 전후가 가장 오래 앉게 만듭니다. 작은 숫자 같아도 실제 체류 시간이 확 달라집니다.
실제 조감도 흐름은 현장 사례 보드에서 비슷한 스케일의 배치도를 참고해보세요. 배수·동선 레이어를 어떻게 겹쳤는지 한눈에 들어옵니다.

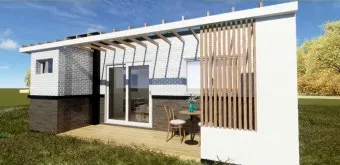

정품 FF판넬 외피 설계와 실측
패널 사양·성능 표준 정리
정품 FF판넬 선택은 외피 성능을 좌우합니다. 제가 쓰는 기본 표는 이렇습니다. 두께 75/100/125mm, 열관류율(U-value) 대략 0.38/0.29/0.23 W·m⁻²·K 정도로 잡고, 현장 기후대와 가동 시간대에 맞춰 선택합니다. 체류형 쉼터는 낮 시간 체류가 주라서 과도한 두께보다 열교 차단 디테일이 훨씬 중요합니다.
코어는 난연 성능과 수분 흡수율을 같이 봅니다. ‘난연 등급 인증서’와 ‘성적서 원본’은 발주 문서로 첨부해 놓으세요. 그냥 파일만 보관하면 나중에 원본 확인 이슈가 꼭 생깁니다. 정품 확인은 라벨–QR–LOT–성적서 4종 교차가 기본이고, 수량 대비 여유분 2~3% 추가 발주를 권합니다.
표면 마감은 지문·오염 민감도를 고려해 35~45 gloss의 저광택이 유지관리 면에서 유리합니다. 바닷가 인접 부지는 염해 등급에 맞춰 코팅 사양을 올리고, 절단면은 현장 코팅을 별도 규정으로 둡니다.
추천 체류형 쉼터 외피: FF판넬 100mm + 열교차단 EPDM 3mm + 실리콘 2중 시일/ 풍하중 설계 기준: 지역 기본풍속 + 지형 보정/ 패스너 간격: 300~450mm
실측은 설치 기준선(통상 그리드) 기준으로 칭량합니다. 3D 조감도에서 외벽 레이어를 내보내 CAD 패널 평면도로 정리하고, 개구부는 문틀·창틀의 클리어런스를 mm 단위로 분리 표기합니다. 이때 개구부 모서리는 R=2~3mm로 잡으면 도장·실리콘 균열이 덜합니다.
연결부·개구부 디테일
정품 FF판넬의 성능은 ‘판넬 그 자체’보다 ‘이음부’에서 결정됩니다. 세로 이음은 암·수 홈 + 실러 + 캡 조합으로 누수 루트를 이중으로 끊고, 수평 이음은 역방향 타공을 피해야 합니다. 현장에서는 간혹 빠르게 보이려 역타공을 시도하는데, 나중에 비바람 한 번이면 바로 티가 납니다. 진짜로요.
개구부 상부 드립엣지 길이는 20~25mm, 경사 10° 이상이면 대부분의 비산수를 잘 흘려보냅니다. 코너 캡은 팽창·수축 여유 3~5mm를 남기고 실란트 타입은 중성 경화(건축용)를 씁니다. 산성 타입은 금속 부식 위험이 있어요.
사례 비교를 위해 이 포트폴리오의 패널 코너 처리 사진과 귀퉁이 실런트 마감 각도를 체크해 보세요.

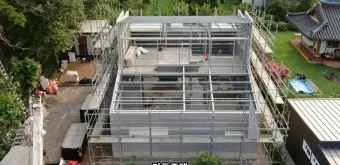

FF판넬 시공 과정 14단계
착공 전 품질·안전 준비
체류형 쉼터의 시공 과정은 깔끔한 준비가 반입니다. 아래는 제가 2025년 현장 기준으로 쓰는 14단계 흐름입니다. 숫자는 왜곡 없이 그대로 따라가도 됩니다.
① 공정계획 수립(3D 조감도 → 패널 리스트 → 납기 연계). 패널 납품 리드타임 10~20일, 부속 5~10일을 기본으로 잡고 크리티컬 경로를 표시합니다.
② 자재 검수(정품 FF판넬 라벨·LOT·성적서 대조). 파렛트별 파손 유무를 3장 이상 사진으로 기록하고, 비닐 포장 개봉 시간을 납품서에 기재합니다.
③ 보관 계획 수립. 직사광선 차단, 평탄한 지지, 가장 하부 패널 습기 차단용 패드 50mm 이상. 비 오는 날 양중 금지 규정을 명문화합니다.
④ 기준선·기준치수 설정. 레이저 레벨로 기준선을 잡고, 그리드 교차점마다 코드 태그를 부여합니다. 나중에 실측–설치–검수의 공용 언어가 돼요.
⑤ 안전 계획. 추락·낙하물·협착 3대 위험 대책을 시나리오별로 쓰고, 패스너 작업대는 난간+발끝막이 필수. 간단하지만 현장 분위기를 바꿉니다.
정품 FF판넬 납품·보관·검수 흐름은 동일 레퍼런스에서 사진 시퀀스로 보시면 감이 빨리 옵니다.
설치·마감·검수
⑥ 서브프레임 설치. 직진도 허용오차 ±3mm/3m, 전체 ±8mm 이내. 보강 리브는 개구부 상부·코너부에 우선 배치합니다.
⑦ 방수·열교 차단 테이프/EPDM 부착. 필름 제거 각도 45°로 일정하게 당겨 기포를 없애고, 겹침 50mm 이상, 모서리는 3D 절개 방식으로 접습니다.
⑧ 패널 리프팅·정렬. 리프팅 클램프 간격 균등, 흠집 방지 패드 필수. 세워두기 금지(모서리 파손 위험).
⑨ 패스너 체결. 토크 값은 제조사 범위에 맞추되, 끝판 20mm 이내는 금지. 체결 순서는 중앙→끝, 하부→상부로 갑니다.
⑩ 세로 이음·수평 이음 실링. 1차 실란트 후 20~30분 내 2차 시일. 온도가 낮을 때는 경화 시간 지연을 고려해 공정 간 간격을 늘립니다.
⑪ 코너·개구부 캡 설치. 팽창·수축 간극 체크, 드립엣지 구배 재확인. 빗물 테스트는 저압 살수 10분, 풍압 모사는 송풍기 병행으로 5분.
⑫ 마감 도장·보수. 절단면 실러 코팅, 스크래치 보수. 색차 ΔE* 1.0 이내라면 대부분 시인성 문제 없습니다.
⑬ 청소·라벨 제거. 라벨은 자외선에 오래 노출되면 얼룩이 남습니다. 설치 후 7일 내 제거 권장. 접착 잔사는 이소프로필 알코올로 닦아냅니다.
⑭ 준공 전 종합 점검. 실링 연속성, 패스너 누락, 코너 갭, 빗물 흐름, 배수 트렌치 폐색 여부. 최종으로 열화상 카메라로 열교 의심 구간을 스캔합니다.
체크 실링 두께: 3~5mm/ 겹침: ≥6mm/ 패스너 간격: 300~450mm/ 라인 직진도: ±3mm/3m/ 빗물 테스트: 10분 이상
여기까지 오면 외관은 끝났습니다. 하지만 진짜 차이는 ‘검수 체계’에서 납니다. 저는 3D 조감도 레이어와 시공 사진을 동일 좌표로 매칭합니다. 이렇게 하면 하자 발생 시 설명이 필요 없습니다. 사진과 좌표가 바로 증거니까요. 깔끔하죠.
검수 리포트 양식은 이 페이지의 섹션 구성과 사진 캡션 길이를 참고하면 금방 만듭니다.
참고로, 코너부 캡 고정 디테일은 시공사마다 미세하게 다릅니다. 현장 감리와의 대화가 필요할 때, 유사 사례를 보여주면 훨씬 수월해집니다. 이런 용도로 시공 과정 갤러리를 프린트해 미팅에 들고 가면 말이 빨라집니다.
또한, 개구부 드립엣지의 단차는 준공 사진에서도 티가 납니다. 미리 샘플 컷을 촬영해 발주처와 톤을 맞춰두면 민원 가능성이 뚝 떨어집니다.
혹시 3D 조감도 단계에서 색상 팔레트를 정하지 못했다면, 동일 외피 색상이라도 주변 조경·가로등 색과 충돌하는 순간 어색해집니다. 이런 건 실제 사진이 답이에요. 실사 예시를 펼쳐놓고 의사결정하는 걸 추천합니다.
FF판넬 조인트 라인을 일부러 리듬 있게 계획하면 햇빛에 그림자가 생기며 표면이 단조롭지 않습니다. 이때 모듈 피치는 바닥 패턴과 맞추면 좋습니다. 픽스 예는 현장 도면 캡처에서 감을 잡을 수 있어요.
마지막으로, 준공 후 사용자 동선 데이터(체류 시간, 혼잡 구간)를 수집하려면 벤치 아래 비접촉 카운터를 쓰면 깔끔합니다. 설치 위치는 비산 먼지가 적은 곳이 안전합니다. 장비 배치 예시는 참고 사진을 보세요.
결론적으로, 체류형 쉼터의 핵심은 3D 조감도–실측–정품 FF판넬–이음부 디테일–검수 리포트의 선형 연결입니다. 전 단계가 다음 단계의 리스크를 줄이는 구조라, 하나라도 빠지면 흐름이 끊겨요. 이런 흐름을 잘 보여주는 사례가 바로 이 링크에 정리돼 있습니다.
현장 수치·규격 빠른 참조표
• FF판넬 두께: 75/100/125mm 중 선택. 체류형 쉼터는 100mm가 관리와 성능의 균형점.
• 열관류율(U): 0.29 W·m⁻²·K(100mm 기준) 전후. 열교 차단 디테일이 성능의 절반을 담당.
• 패스너 간격: 300~450mm. 끝단 20mm 이내 체결 금지.
• 실란트: 중성 경화 타입. 두께 3~5mm, 겹침 6mm 이상.
• 드립엣지: 돌출 20~25mm, 경사 10° 이상.
• 직진도 허용오차: ±3mm/3m, 전체 ±8mm.
• 데크 경사: 1.5~2.0%, 배수 트렌치 간격 6~10m.
3D 조감도 워크플로
1) 지형 메쉬 만들기 → 2) 그리드 세팅 → 3) 배수 화살표 → 4) 체류 포켓 밀도 표시 → 5) 조경·조명 레이어 → 6) 외피 모듈 피치 시뮬레이션 → 7) 뷰포인트 6컷 렌더.
작게 보이지만, 뷰포인트 6컷만 있어도 의사결정 속도는 체감 2배 이상 빨라집니다. 3D 조감도는 ‘그럴듯한 이미지’가 아니라 ‘결정용 도구’라는 감각이 중요합니다.
정품 인증·문서 세트 구성
• 라벨/QR/LOT/성적서 4점 교차/ 원본 스탬프 사본/ 제조사 연락처/ 납품차량·팔레트 사진.
• 보관 규정: 직사광선 차단, 하부 패드 50mm↑, 비닐 개봉 시간 기록, 비·강풍 시 양중 금지.
• 하자(재시공) 리스크를 줄이는 가장 쉬운 방법은 ‘사진+좌표’ 기록입니다. 지루하지만, 이게 생명줄입니다.
열교 차단·응축 대응 팁
체류형 쉼터는 낮밤 온도차가 커 응축 자국이 생기기 쉽습니다. 이음부에 EPDM 3mm를 연속으로 깔고, 금속 프레임과 판넬이 직접 닿는 지점에는 단열 스페이서를 넣으세요. 아주 사소해 보여도 응축 자국이 눈에 띄게 줄어듭니다.
환기 루버는 바람길과 빗물 루트를 동시에 고려합니다. 루버 피치는 30~40mm, 각도 45° 내외를 추천합니다. 빗물 역류가 줄고 내부 체감 온도가 한결 부드러워집니다.
현장 설치 체크리스트(일일)
아침: 기상·풍속 확인 → 위험예지훈련 10분 → 패스너·비트 점검 → 패널 상처 여부 확인.
점심 전: 수직·수평 레벨 체크 → 첫 장 판넬 라인 확인 → 실링 재료 개봉 시간 기록.
오후: 코너부 설치 → 개구부 보강 → 살수 테스트 샘플 구간 10분.
퇴근 전: 라벨 잔여 제거 → 스크래치 보수 → 사진+좌표 업로드 → 내일 작업 구간 표시.
준공 문서·인수인계 핵심
• 준공도(As-built): 조인트 라인·개구부 치수·보강 위치까지 반영.
체류형 쉼터 3D 조감도와 정품 FF판넬 시공 과정에 대해 더 알고싶은 내용은 아래를 확인하세요!
• 사진 인덱스: 뷰포인트 12컷 + 문제 가능 지점 6컷. 나중에 진가가 나옵니다.
여기까지의 흐름을 요약하면, 체류형 쉼터는 3D 조감도로 시작해 정품 자재와 디테일 시공으로 마무리하는 과정이 핵심입니다. 현장은 늘 변수가 많지만, 수치와 사진·좌표로 관리하면 뾰족하게 해결됩니다.
유사 규모의 모듈 피치와 코너부 각도 비교는 같은 자료에서 확인하세요. 동일 출처를 여러 번 열어도 페이지 구조가 헷갈리지 않습니다.
현장에서 얻은 사소하지만 결정적인 팁
솔직히 고백하면, 초창기엔 코너부 실링이 예쁘면 다 된 줄 알았습니다. 그런데 장마 한 번에 생각이 바뀌었죠. 실링의 ‘연속성’이 핵심이었고, 절단면 코팅 누락이 하자 원인의 1순위였습니다. 그 뒤로는 절단 직후 실러 코팅을 ‘바로’ 하는 규정을 넣었고, 하자가 크게 줄었습니다.
체류형 쉼터 3D 조감도와 정품 FF판넬 시공 과정에 대한 보다 자세한 내용은 아래 내용을 확인해보세요!
비슷한 스케일의 완성 사진과 배치 매칭은 현장 레퍼런스로 대체해도 충분합니다.
결론·체크리스트와 다음 액션
체류형 쉼터의 품질을 결정하는 키워드는 간단합니다. 3D 조감도, 정품, FF판넬, 시공 디테일, 과정 기록. 이 다섯 가지를 정직하게 연결하세요. 그러면 공기 단축과 하자 절감이 같이 옵니다. 지난 프로젝트에서 공정 지연 8일을 0일로 줄였던 이유도 결국 이 연결이었습니다.
마지막으로, 오늘 다룬 체크리스트를 본인 프로젝트 문서에 붙여두세요. 그리고 회의 때는 숫자로 말해 봅시다. ‘패스너 350mm’, ‘실링 4mm’, ‘드립엣지 22mm’ 같은 수치가 현장을 움직입니다. 단호하게, 그러나 유연하게요.
실제 사진 시퀀스와 비교하려면 이곳을 열어두고 미팅하세요 → 체류형 쉼터 3D 조감도·FF판넬 시공 참고
요약 키워드 리마인드: 체류형 쉼터, 3D 조감도, 정품 자재, FF판넬 디테일, 시공 품질, 과정 관리, 배수 경사, 열교 차단, 개구부 드립엣지, 사진·좌표 검수.
